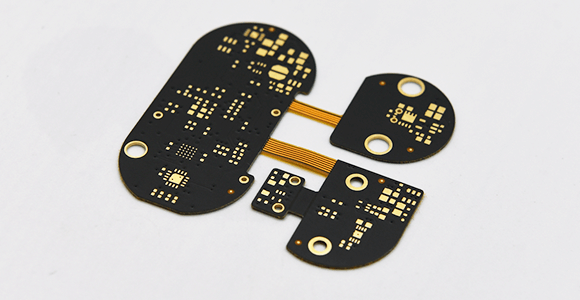

PCBWay は完全にカスタマイズされたフレキシブル基板とフレキシブルリジッド基板を提供し、お客様が層の数、厚さ、材料、表面処理を選択できるようにし、最も複雑な設計でも手軽に正確に適応できるようにします。
特色 | 能力 |
---|---|
Layer | 1-12 |
Board thickness (without stiffener) | 4‐40 mil |
Tolerance of single layer | ±1.0mil |
Tolerance of double‐layer (≤12mil) | ±1.2 mil |
Tolerance of multi‐layer (≤12mil) | ±1.2 mil |
Tolerance of multi‐layer (12mil‐32mil) | ±8% |
Tolerance of board thickness (including PI stiffener) | ±10% |
Min. board size | 0.0788” *0.1576” (without bridge) 0.3152” * 0.3152” (with bridge) |
Max. board size | 8.668” * 27.5” |
Impedance control tolerance | ±4Ω (≤50Ω), ±7% (>50Ω) |
Min. coverlay bridge | 8 mil |
Min. bend radius of single layer | 3‐6 times of board thickness |
Min. bend radius of double‐layer | 7‐10 times of board thickness |
Min. bend radius of multi‐layer | 10‐15 times of board thickness |
Min. mechanical drill hole | 4 mil |
Inner Layer Trace/ Space | 2/ 2 mil |
Outer Layer Trace/ Space | 2/ 2 mil |
Solder mask color | Green\Black |
Surface treatment | HASL, ENIG, ENEPIG, Electrolytic Nickel Gold, Soft gold, Hard gold, Immersion silver and OSP, Immersion tin |
Laser accuracy (Routing) | ±2 mil |
Punching accuracy (Routing) | ±2 mil ‐ ±6 mil |
特色 | 能力 |
---|---|
Layer | 26L |
Min. Track/Spacing | 0.065 mm/0.065 mm |
Min. Hole/pa Size | 0.10/0.35 mm |
Rigid-Flex Thickness | 0.25-6.0mm |
MAX CU Thickness | 4 OZ |
Drilling accuracy | +/-0.05 mm |
PTH diameter tolerance | +/-0.05 mm |
MAX WPNL SIZE | 620 mm × 500 mm |
Finish Copper (Flex Part) | 0.5-2oz |
Finish Copper (Rigid Part) | 1-4oz |
Surface treatment | ENIG, Electric gold, IM-Ag, Electric Ag, HASL, HASL-LF, IM-Sn, Electric Sn, OSP, Caborn, Pt, NI-Pd-AU |
Max board thickness: PTH diameter | 13:1 |
Build time | 7-20 days |
RFQ | 1-2 days |
フレキシブル基板とフレキシブルリジッド基板は、柔軟性、耐久性、設計の汎用性のユニークな組み合わせにより、さまざまな業界で広く使用されています。応用はウェアラブル設備、医療設備、航空と国防システム、自動車システム、電子製品、工業自動化と電気通信などに使われています。

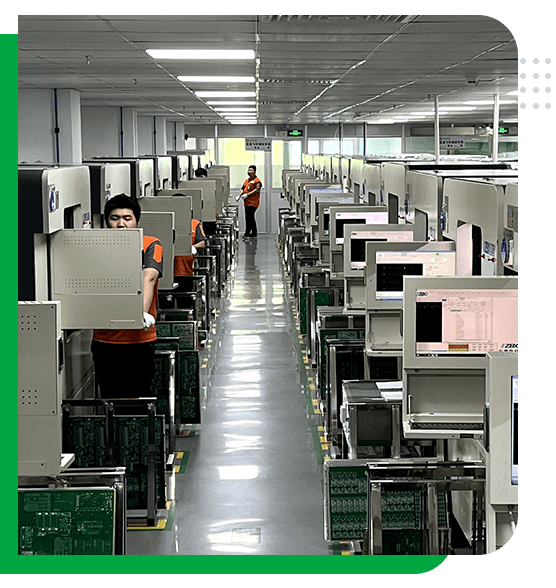

製品の高品質と信頼性を確保するために、PCBWayは先進的なデバイスを導入しつつけています。次のデバイスを含みますが、これらだけではありません:
We can provide customers with various market certification, such as: European Union RoHS certification, European Union CE certification, American UL certification, American FCC certification, DLC certification, GS certification, CB certification, etc.
PCBWayは高品質のPCBと並びない生産性を提供します。厳格な品質管理、強力な生産性と完璧なリソースの統合により、当社はすべてのPCBのニーズを満たすことができます。さまざまなお客様との協力の中で、より良いサービスを提供するために、プロセスとサービスを改善し続けています。
もっと詳しく学び工業、消費分野、電気通信、医療などの業界のリーディングカンパニーには、パートナーがいて、私たちは誇りを感じています。
PCBWayは最新の技術に多大なコストをかけ、先端設備や先進ソフトウェアを導入しています。常に業界の最先端にいることを確保しています。
お客様に完璧なサービスを提供することに力を入れています。我が社のエンジニアリングチームは指導と補助を提供しています。
我が社の先進的な生産能力により、プロトタイプを急に製造して納品できます。それで、お客様は迅速に製品を市場に投入することができます。

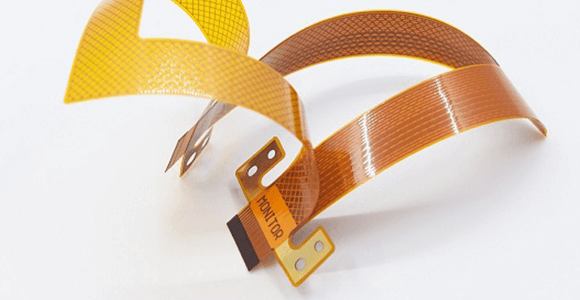

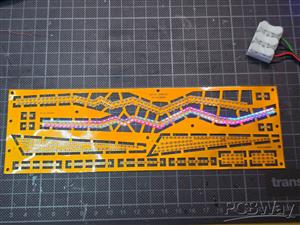

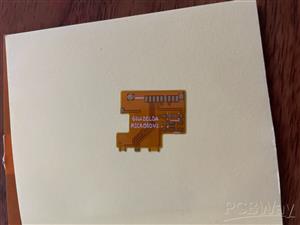

フレキシブル基板は軽く、絶縁能力が高く、極端な温度でも安定性がよいです。特に回路を曲げる能力は、リジッド基板に比べて最大の長所です。
リジッド基板の生産はより易い、材料コストがより低い。それらによって、リジッド基板はよく使用されています。
多くの場合で、フレキシブル基板はポリイミドまたは類似のポリマーから作られます。この材料はほとんどのリジッド基板の材料より放熱性が優れています。したがって、フレキシブル基板は、リジッド基板を置くことができない位置に置くことができます。

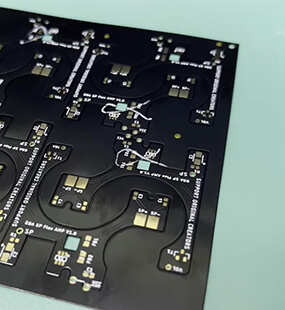

フレキシブルリジッド基板の小規模な生産または大規模な生産の中で、基板の組み立ての中でも、柔軟な部分は空間と重量の問題をよく克服し、その信頼性を十分に検証されています。
フレキシブルリジッド基板の設計段階の初めに、ソリューションをよく考慮し、できる選択肢を適切に評価することは、顕著なメリットをもたらします。フレキシブルリジッド基板の製造者は、最終製品の設計と製造が一致するように、できるだけ早く設計に参加しなければなりません。
フレキシブルリジッド基板の製造も、リジッド基板の製造より複雑で時間がかかります。フレキシブル基板は、FR4リジッド基板基板とは完全に異なる処理、エッチング、溶接抵抗のプロセスがあります。
-200℃から400℃の間で使用可能であるため、オイル・ガス産業における孔の測定に適している理由が説明されています。
高温に耐えうる性質は通常、優れた耐薬品性及び放射線と紫外線に対する優れた抵抗力とともに伴います。さらに、高密度基板の設計でインピーダンスを限定する能力と組み合わせることで、フレキシブル回路設計はメーカーに多くの利点をもたらします。
柔軟な材料でPCBを設計する主要な理由は、回路の曲げ能力にあります。曲がったまま固定された取り付けまたは動的に曲げ設計として、小型化され軽量化されています。
