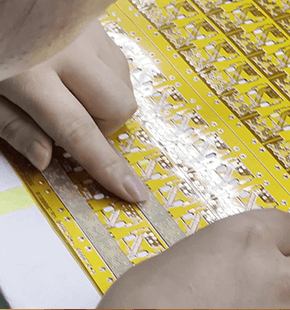

技術の進歩と、より小さく、より軽く、より先進的な電子デバイスへの需要の増加に伴い、フレキシブル基板は、未来においてますます重要な役割を果たすことが期待されています。フレキシブル基板の特徴（適応性、耐久性、汎用性など）により、新しいトレンドやアプリケーションにぴったりです。

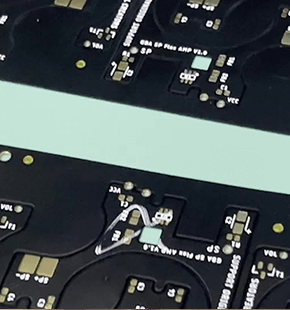

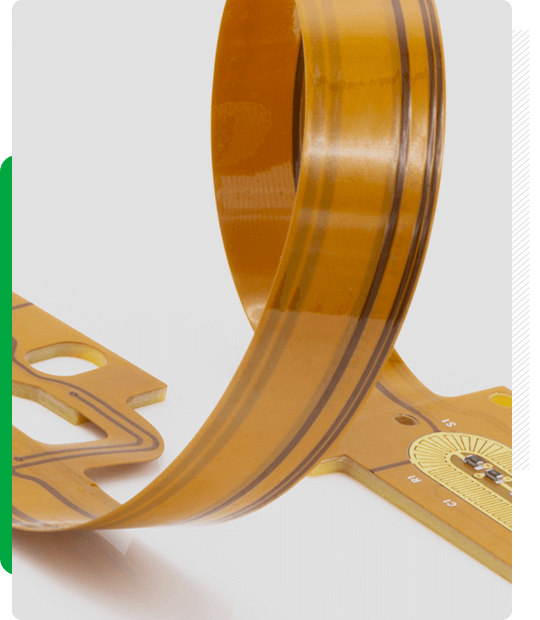

フレキシブル基板の柔軟性は、伝統的なリジッド基板と比べての重要な特徴とメリットです。この独特な特徴は、ポリイミドやポリエステルフィルムなどの柔軟な材料を基板として使用することによって達成されています。このような材料はフレキシブル基板を曲げたり、折ったりすることができるようにしますが、回路に損傷や機能に影響を与えません。
フレキシブル基板は薄くて軽いです。スペースを節約し、電子デバイスの重量を下げることができ、これは航空、自動車とウェアラブル設備に特に重要です。
フレキシブル基板は、優れた緩衝作用を持ち、使用寿命が長く、信頼性が高いです。
フレキシブル基板に使用される薄くて柔軟な材料は、伝統的なリジッド基板に比べて優れた放熱性を提供し、最適な性能を維持し、電子部品の寿命を延長するのに役立ちます。
| Type | Polyester(PET) | Adhesive Polymide | Adhesiveless Polymide |
|---|---|---|---|
| Flexibility (2mm radius) | Bad | Good | Best |
| Tear strength | 800g | 500g | 500g |
| Strip strength in the air | 1050N/M | 1750N/M | 1225N/M |
| Eatching>=20% | BEST | Bad | Good |
| Working temperature | 80 | 85~165 | 105~200 |
| Chip | Bad | Good | Best |

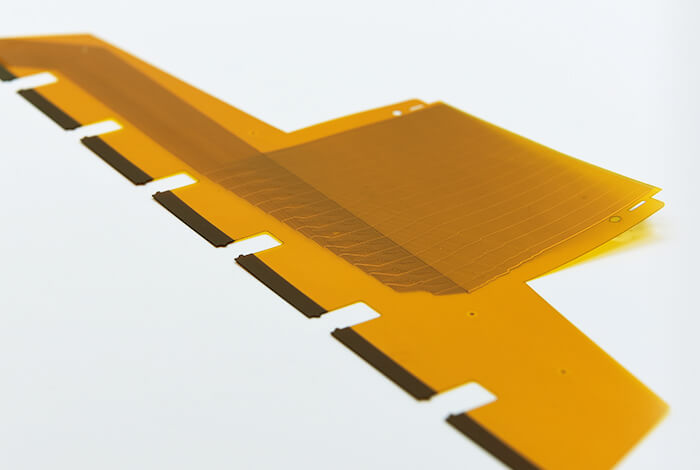

1- 一つの導電層からなり、通常は銅をフレキシブル基板に積層されます。
2- 簡単さにより、設計と製造がより容易になります。
3- 二重基板や多層基板に比べて、生産コストが低いです。
4- 軽くてコンパクトなデザイン。
5- 簡単な回路と応用に最適です。
6- センサー、スイッチ、コネクタ、ウェアラブルデバイスによく使われています。

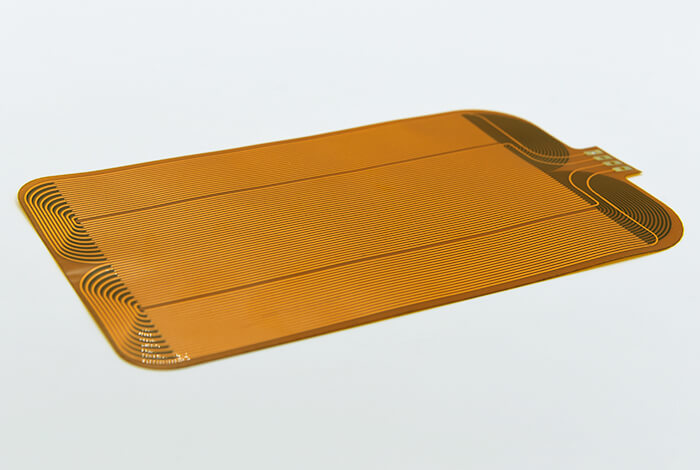

1- 二つの導電層からなり、絶縁層で仕切られ、フレキシブル基板上に積層されます。
2- 単層フレキシブル基板と比べて設計の複雑さが増します。
3- より複雑な回路とより高いコンポーネントの密度を実現します。
4- 層間の相互接続にはビアまたはメッキスルーホールが必要です。
5- スペース制限がある中程度の複雑さのアプリケーションに適しています。
6- 常に電子製品や医療設備や自動車システムで使用されています。

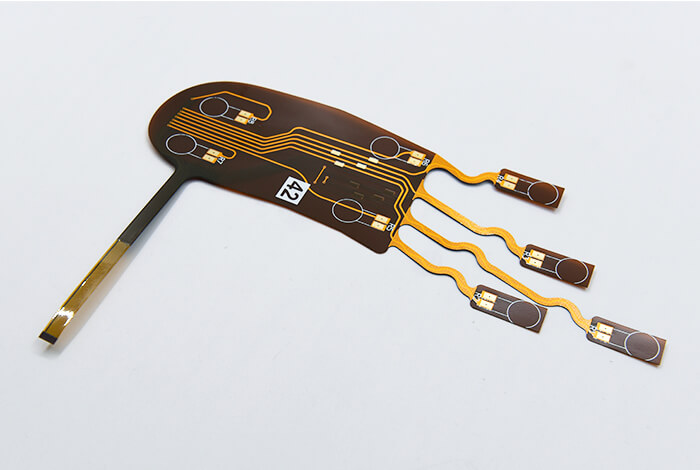

1- 三つまたは三つ以上の導電層からなり、絶縁層で仕切られ、フレキシブル基板上に積層されます。
2- 単層フレキシブル基板、二重フレキシブル基板と比べて、設計と製造がより複雑です。

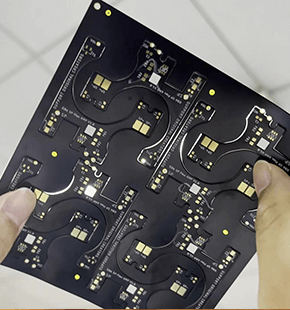

3- 高密度の回路と高級電子応用の中でも使われています。
4- 層間の相互接続にはビア、ブラインドビア、埋め込みビアが必要です。
5- 内部信号層と接地層により、信号の完全性が高めて、電磁干渉が減少します。
6- Suitable for high-complexity applications with stringent performance requirements.
7- Commonly used in aerospace, defense, telecommunications, and advanced medical devices.
| Feature | Capability |
|---|---|
| Layer | 1-12 |
| Board thickness (without stiffener) | 4‐40 mil |
| Tolerance of single layer | ±1.0mil |
| Tolerance of double‐layer (≤12mil) | ±1.2 mil |
| Tolerance of multi‐layer (≤12mil) | ±1.2 mil |
| Tolerance of multi‐layer (12mil‐32mil) | ±8% |
| Tolerance of board thickness (including PI stiffener) | ±10% |
| Min. board size | 0.0788” *0.1576” (without bridge) 0.3152” * 0.3152” (with bridge) |
| Max. board size | 8.668” * 27.5” |
| Impedance control tolerance | ±4Ω (≤50Ω), ±7% (>50Ω) |
| Min. coverlay bridge | 8 mil |
| Feature | Capability |
|---|---|
| Min. bend radius of single layer | 3‐6 times of board thickness |
| Min. bend radius of double‐layer | 7‐10 times of board thickness |
| Min. bend radius of multi‐layer | 10‐15 times of board thickness |
| Min. mechanical drill hole | 4 mil |
| Inner Layer Trace/ Space | 2/ 2 mil |
| Outer Layer Trace/ Space | 2/ 2 mil |
| Solder mask color | Green\Black |
| Surface treatment | HASL, ENIG, ENEPIG, Electrolytic Nickel Gold, Soft gold, Hard gold, Immersion silver and OSP, Immersion tin |
| Laser accuracy (Routing) | ±2 mil |
| Punching accuracy (Routing) | ±2 mil ‐ ±6 mil |
フレキシブル基板とフレキシブルリジッド基板は、柔軟性、耐久性、設計の汎用性のユニークな組み合わせにより、さまざまな業界で広く使用されています。応用はウェアラブル設備、医療設備、航空と国防システム、自動車システム、電子製品、工業自動化と電気通信などに使われています。

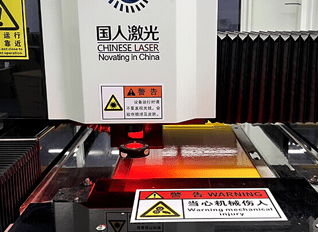

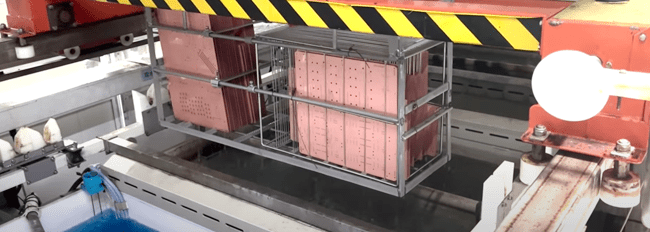

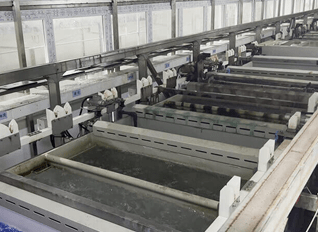

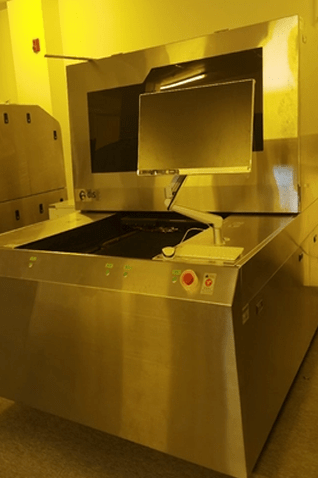

PCBWayは多い基板を提供しています。フレキシブル基板、リジッド基板、フレキシブルリジッド基板を含み、様々なプロジェクトを製作できます。最高の材料と最先進的な設備を使うのは、基板の優れた性能と依頼性を保証しています。我が社が品質とお客様の満足度に対する追求して、企業と個人の第一候補にします。
フレキシブル基板は軽く、絶縁能力が高く、極端な温度でも安定性がよいです。特に回路を曲げる能力は、リジッド基板に比べて最大の長所です。
リジッド基板の生産はより易い、材料コストがより低い。それらによって、リジッド基板はよく使用されています。
多くの場合で、フレキシブル基板はポリイミドまたは類似のポリマーから作られます。この材料はほとんどのリジッド基板の材料より放熱性が優れています。したがって、フレキシブル基板は、リジッド基板を置くことができない位置に置くことができます。

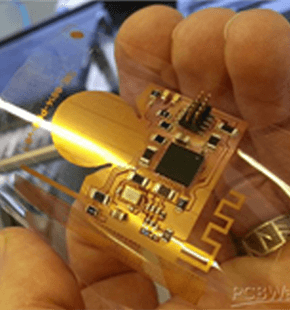

フレキシブルリジッド基板の小規模な生産または大規模な生産の中で、基板の組み立ての中でも、柔軟な部分は空間と重量の問題をよく克服し、その信頼性を十分に検証されています。
レキシブルリジッド基板の設計段階の初めに、ソリューションをよく考慮し、できる選択肢を適切に評価することは、顕著なメリットをもたらします。フレキシブルリジッド基板の製造者は、最終製品の設計と製造が一致するように、できるだけ早く設計に参加しなければなりません。
フレキシブルリジッド基板の製造も、リジッド基板の製造より複雑で時間がかかります。フレキシブル基板は、FR４リジッド基板基板とは完全に異なる処理、エッチング、溶接抵抗のプロセスがあります。
-200℃から400℃の間で使用可能であるため、オイル・ガス産業における孔の測定に適している理由が説明されています。
高温に耐えうる性質は通常、優れた耐薬品性及び放射線と紫外線に対する優れた抵抗力とともに伴います。さらに、高密度基板の設計でインピーダンスを限定する能力と組み合わせることで、フレキシブル回路設計はメーカーに多くの利点をもたらします。
柔軟な材料で基板を設計する主な理由は、回路の曲げ能力です。固定曲げ取り付けまたは動的な曲げ設計として、小さくて軽いです。
