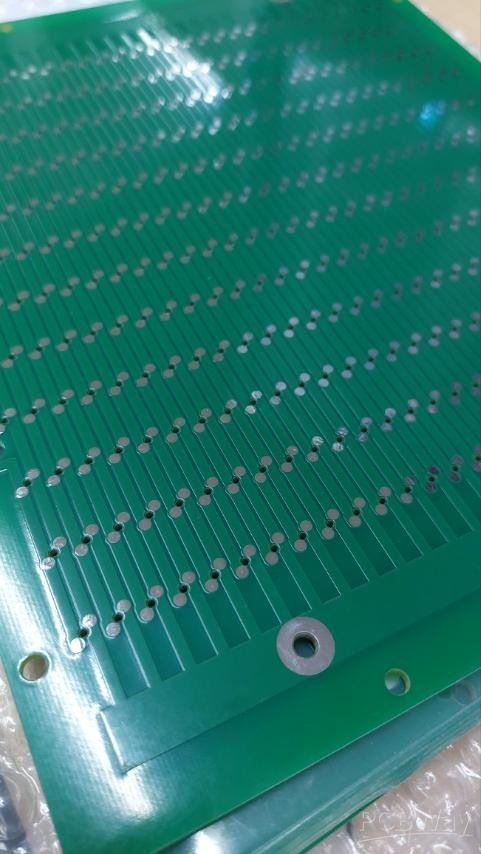

3rd-order 18-layer buried/blind via PCB

Applications
Chip testing field
Features
3 times laser drilling, 4 times pressing
Material
S1000-2M
Layers
18 Layers
Thickness
2.1±0.21mm
Min Hole Size
/
Min Track/Spacingh
75/75um
Minimum board thickness and hole ratio
11:1
Surface Finish
/
今すぐお見積もり
製品詳細

3rd-order 18-layer buried/blind via PCB, mainly used in the field of chip testing.
